| 加工定制：是 | 品牌：金力泰 | 型号：JLTZPQ3-180-9 |
| 功率：180KW | 最大电压：380V | 额定温度：950℃ |
| 主要用途：主要用于五金零配件、钢材、模具、铜材等制品的光亮淬火、退火、回火、固溶和烧结处理。 | 产品认证：第三方认证 |

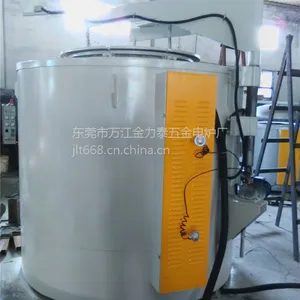

东莞金力泰电炉厂汽车配件气氛保护退火炉 预抽真空井式炉
一、设备用途
该系列设备主要用于五金零配件、钢材、模具、铜材等制品的光亮淬火、退火、回火、固溶和烧结处理。
工作中把产品装入高温密封炉罐内，关上炉门压紧，打开真空泵开关，真空泵开始工作，抽出炉罐内空气，20分钟后电磁阀关闭真空泵停止工作，同时氮气阀自动打开、炉罐内充入氮气保护，使产品达到无氧化光亮处理。
二、主要技术参数
数据名称 型号 | JLTZPQ3-45-9 | JLTZPQ3-60-9 | JLTZPQ3-90-9 | JLTZPQ3-130-9 | JLTZPQ3-180-9 | JLTZPQ3-230-9 | |
额定功率（KW） | 45 | 60 | 90 | 130 | 180 | 230 | |
额定电压（V） | 380 | 380 | 380 | 380 | 380 | 380 | |
额定温度（℃） | 950 | 950 | 950 | 950 | 950 | 950 | |
相数 | 3 | 3 | 3 | 3 | 3 | 3 | |
加热区数 | 1 | 1 | 1 | 2 | 4 | 4 | |
加热元件接法 | Y | Y | Y | Y.Y | YY.YY | YY.YY | |
工作 尺寸 | 直径（mm） | Φ600 | Φ750 | Φ800 | Φ800 | Φ1200 | Φ1500 |
高（mm） | 700 | 700 | 800 | 1200 | 1800 | 2200 | |
空炉升温时间（h） | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | |
空炉损耗功率（KW） | ≤12 | ≤15 | ≤22 | ≤32 | ≤45 | ≤50 | |
装载量（kg） | 300 | 500 | 800 | 1500 | 4000 | 6000 | |
电炉质量（kg） | 2500 | 3500 | 4600 | 6500 | 15000 | 23000 | |
本技术规格为参考数据，以实际产品和出厂文件为准。
三、结构简介：
1、炉体外壳采用优质钢板滚筒焊接制作，底部用槽钢加固焊接制作。
2、炉膛用弧形轻质高铝砖、高铝托丝砖砌筑而成，炉口用硬质高铝砖縮口。
3、炉膛与炉体之间填充优质硅酸铝耐火纤维保温材料。
4、炉盖采用钢板车床加工成圆形结构，内层隔热层采用高温不锈钢板制作，炉门与高温炉罐的密封采用高温石墨盘根、螺丝压紧密封。
5、加热元件绕成螺旋状均匀地安装在圆形炉膛周围、分区独立加热控制。电阻丝分层安装在炉膛周围的托丝砖上。
6、密封炉罐采用不锈钢板滚筒焊接制作而成。
7、料筐，采用耐热不锈钢板焊接制作，不锈钢制作。炉罐内料筐底部装有支架支托料筐，方便透气。炉罐底部装有一个弧形支架支托着炉罐。
四、包装方式
塑料泡沫与透明拉伸膜包裹。
五、售后服务：
1、设备正常使用非人为损坏免费保修期壹年，终身享受优惠维修服务。
2、自购买设备之日起一年内，凡用户按照《使用说明书》正常使用的情况下设备发生故障的，我公司给予免费维修。在免费维修期内，我方收到买方的书面通知后，首先以电话或视频的方式指导买方处理故障，如电话或视频不能处理故障的情况下，我方将安排技术人员于48小时内到场处理（省内24小时）。
