| 加工定制：是 | 品牌：金力泰 | 型号：TCRX-60-5 |
| 功率：60KW | 最大电压：380V | 额定温度：550℃ |
| 主要用途：铜材制品的退火热处理工艺或铝制品的时效热处理工艺。 | 产品认证：内部认证 |

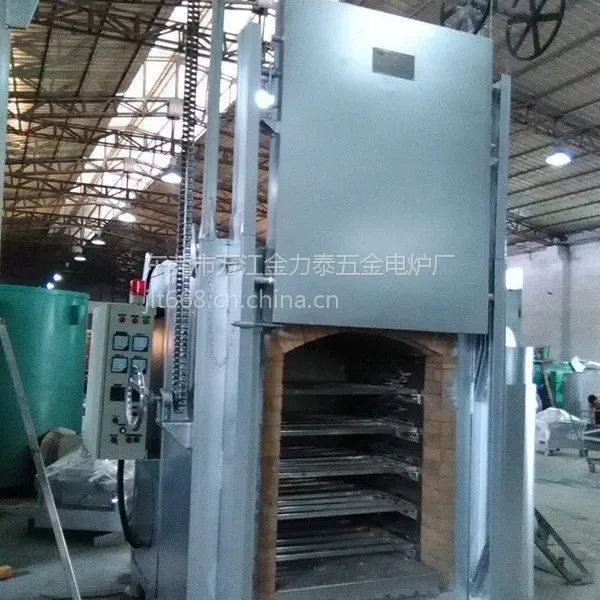

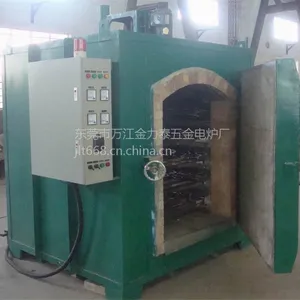

TCRX-60-5型箱式铜材退火炉 铝材时效炉
一、用途、
本系列箱式电阻炉系周期作业式热处理电阻炉，带有热风循环系统，使用温度550°C，主要应用于铜管、铜棒、铜线、铜板、铜带、铜条、铜箔等等铜材制品的退火热处理工艺，如铜制的水***、卫浴、冲洗阀等产品的退火；亦可用于铝制品、不锈钢等产品的固溶时效处理，五金件、五金模具、夹具、弹簧等等的去应力退火和回火加热等处理。采用微电脑智能温控仪表自动控制加热，具有PID控制功能。
二、主要技术参数
数据名称 型号 | TCRX-21-5 | TCRX-30-5 | TCRX-45-5 | TCRX-60-5 | TCRX-75-5 | |
额定功率（KW） | 21 | 30 | 45 | 60 | 75 | |
额定电压（V） | 380 | 380 | 380 | 380 | 380 | |
额定温度（℃） | 550 | 550 | 550 | 550 | 550 | |
相 数 | 3 | 3 | 3 | 3 | 3 | |
加热元件接法 | Y | Y | Y.Y | Y.Y | Y.Y.Y | |
工作室尺寸 | 长（mm） | 550 | 600 | 1100 | 1450 | 1450 |
宽（mm） | 500 | 800 | 800 | 1200 | 1300 | |
高（mm） | 650 | 750 | 1200 | 800 | 950 | |
空炉升温时间（h） | ≤2.5 | ≤2.5 | ≤2.5 | ≤3.0 | ≤3.5 | |
空炉损耗功率（kw) | ≤4 | ≤7 | ≤9 | ≤12 | ≤16 | |
外形尺寸 | 长（mm） | 1350 | 1400 | 1900 | 2250 | 2250 |
宽（mm） | 1500 | 1800 | 1800 | 2200 | 2300 | |
高（mm） | 1750 | 1900 | 2550 | 1950 | 2050 | |
电炉质量（kg） | 1200 | 1800 | 2500 | 3300 | 4200 | |
本技术规格为参考数据，以实际产品和出厂文件为准。
三、结构简介
1、炉体外壳用型钢及钢板折压成型焊接制作。
2、炉衬采用轻质高铝聚轻砖、托丝砖砌筑而成。
3、炉壳与炉衬之间填充优质硅酸铝耐火纤维保温材料。
4、加热元件绕成螺旋状安装在炉子两侧的托丝砖上。
5、炉膛内工作室为全不锈钢结构，用不锈钢板加工焊接制作。
6、炉膛采用耐火砖托丝砖砌炉，内层工作室采用不锈钢制作，炉子顶部安装热风循环风机,风叶为高温不锈钢风叶。
7、 炉门为手动边开式结构(或炉门升降式结构)、外壳采用钢板焊接制作、内部保温采用全纤维结构。
8、炉门与加热控制为互联锁结构，当炉门打开后炉内断电停止加热，关闭后方可启动风机，加热工作。
四、电器控制
1、电器控制柜为悬挂式结构，安装于炉体的左侧。
2、温度控制采用微电脑数显智能仪表自动控温加热，具有PID输出控制功能。
3、电控柜设有3相工作电流、电压显示，同时设有漏电保护、超温报警、恒温计时等功能。
4、加热元件控制采用电子触发SSR可控硅模块控制，功率输出大小可调，具有节能省电控温精度高的特点。
五、包装模式：
采用塑料泡沫与透明拉伸膜包装。
1、设备正常使用非人为损坏免费保修期壹年，终身享受优惠维修服务。
2、自购买设备之日起一年内，凡用户按照《使用说明书》正常使用的情况下设备发生故障的，我公司给予免费维修。在免费维修期内，我方收到买方的书面通知后，首先以电话或视频的方式指导买方处理故障，如电话或视频不能处理故障的情况下，我方将安排技术人员于48小时内到场处理（省内24小时）。
