| 加工定制：是 | 品牌：金力泰 | 型号：RQ3-90-9 |
| 功率：90KW | 最大电压：380V | 额定温度：950℃ |
| 主要用途：低碳钢工件渗碳、渗氮或碳氮共渗等化学热处理之用。 | 产品认证：内部认证 |

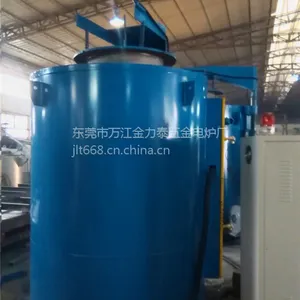

金力泰厂家生产RQ3-90-9井式气体渗碳炉
一、用途
本系列井式气体渗碳电阻炉系周期作业式电炉,主要供低碳钢工件渗碳、渗氮或碳氮共渗等化学热处理之用。
二、主要技术数据
型号 数据名称 | RQ3-25-9 | RQ3-35-9 | RQ3-60-9 | RQ3-75-9 | RQ3-90-9 | RQ3-105-9 | |
额定功率（KW） | 25 | 35 | 60 | 75 | 90 | 105 | |
额定电压（V） | 380 | 380 | 380 | 380 | 380 | 380 | |
额定温度（℃） | 950 | 950 | 950 | 950 | 950 | 950 | |
相 数 | 3 | 3 | 3 | 3 | 3 | 3 | |
加热元件接法 | Y | Y | Y.Y | Y.Y | Y.YY | Y.YY | |
工作室尺寸 | 直径（mm） | Ø300 | Ø300 | Ø450 | Ø450 | Ø600 | Ø600 |
高（mm） | 450 | 600 | 600 | 900 | 900 | 1200 | |
空炉升温时间（h） | ≤2.5 | ≤2.5 | ≤2.5 | ≤2.5 | ≤3 | ≤3 | |
空炉损耗功率（kw) | ≤7 | ≤9 | ≤12 | ≤14 | ≤16 | ≤18 | |
积蓄热（KW.h) | ≤170 | ≤230 | ≤340 | ≤400 | ≤460 | ≤520 | |
装载量（kg) | 50 | 70 | 150 | 220 | 400 | 500 | |
外形尺寸 | 长（mm） | 1410 | 1410 | 1570 | 1570 | 1800 | 1800 |
宽（mm） | 1590 | 1590 | 1810 | 1810 | 2000 | 2000 | |
高（mm） | 2100 | 2230 | 2500 | 2850 | 3050 | 3200 | |
电炉质量（kg） | 1660 | 1850 | 2630 | 2900 | 3700 | 4100 | |
三、结构简介
本系列井式气体渗碳炉由炉壳、炉衬、炉罐、风机及炉盖升降机构等部分组成。
炉壳是由钢板滚筒成圆形焊接制作而成，底部采用槽钢加固焊接。炉膛用弧形轻质阶梯砖砌筑；加热元件绕制成螺旋状安放在炉膛的搁丝砖上；炉膛与炉壳之间填充陶瓷纤维棉保温材料；中间放置炉罐及料筐，炉罐上设置炉盖，炉罐与炉盖用螺栓与吊环螺母紧固，并采用高温陶瓷纤维绳密封。
风机装在炉盖上，风机轴穿过炉盖伸到炉罐内，并装有高温不锈钢风叶使炉内气氛均匀。为了加强密封性能，风机轴采用水冷油封结构。炉盖配有三头滴注器，用来滴入有机液体。
四、包装方式

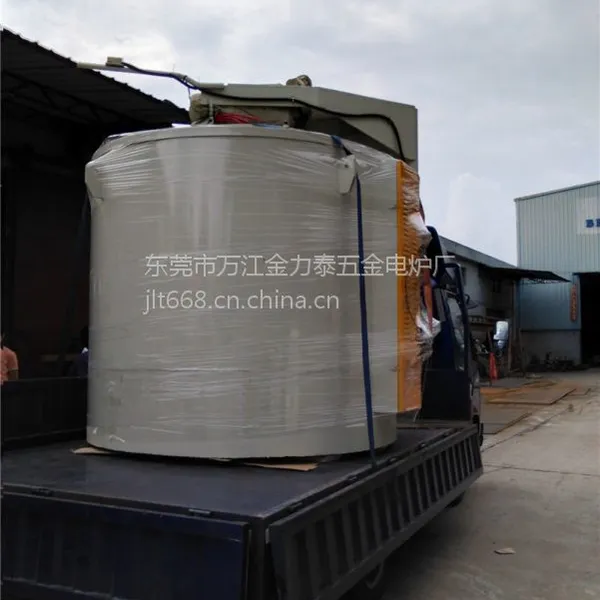

塑料泡沫与透明拉伸膜包裹。
五、售后服务
1、设备正常使用非人为损坏免费保修期壹年，终身享受优惠维修服务。
2、自购买设备之日起一年内，凡用户按照《使用说明书》正常使用的情况下设备发生故障的，我公司给予免费维修。在免费维修期内，我方收到买方的书面通知后，首先以电话或视频的方式指导买方处理故障，如电话或视频不能处理故障的情况下，我方将安排技术人员于48小时内到场处理（省内24小时）。
